Motor: 1,5 kW × 1
Silo: roestvrij staal
 |
65/132 mm schroefdiameter PVC-profiel-extrusielijn voor de productie van ramen
Productdetails:
| Plaats van herkomst: | Shanghai, China |
| Merknaam: | EKO |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | $30,000.00/sets 1-2 sets |
| Verpakking Details: | Niet-fumeerbare houten pallets |
| Levering vermogen: | 10 sets per maand |
|
Gedetailleerde informatie |
|||
| Voorwaarde: | Nieuw | Verwerkt kunststof: | PVC |
|---|---|---|---|
| Toepassing: | Profiel, PVC raamprofiel | Schroefontwerp: | Doppelschroeven |
| Tweelingschroeftype: | Counter-rotating kegel tweeling-Schroef | Schroefmateriaal: | 38CrMoALA |
| Schroefdiameter (mm): | 65/132 mm | Schroef L/D verhouding: | Niet van toepassing |
| Schroefsnelheid (rpm): | 34 t/min | Locatie van de showroom: | Indië, Bangladesh |
| Spanning: | 380V of op verzoek van de klant | Afmeting ((L*W*H): | 4200 mmx1500 mmx2100 mm |
| Vermogen (kW): | 37 | Gewicht: | 4000 kg |
| Garantie: | 1 jaar | Belangrijkste verkooppunten: | Hoge productiviteit |
| Toepasselijke sectoren: | Vervaardigingsbedrijven, andere | Video-uitgaande inspectie: | Voorziening |
| Garantie voor kerncomponenten: | 1 jaar | Kerncomponenten: | Lagers, motor, pomp, tandwiel, PLC, motor, versnellingsbak, schroef |
| Verslag van de test van de machine: | Voorziening | Naam: | Machine voor het maken van PVC-vensterprofielen |
| Grondstoffen: | PVC en andere toevoegingsmiddelen | Gebruik: | productie van vensterprofielen |
| Type verwerking: | Extrussie | Sleutelwoorden: | Pvc-de Uitdrijvingslijn van het Vensterprofiel |
| Productsoort: | Productie door extrusie | Eindproduct: | Pvc-Vensterprofiel |
| Kleur: | Wit op verzoek van de klant | Tipe in de handel brengen: | Gewoon product |
| Haven: | haven van Shanghai | ||
Productomschrijving
Beschrijving van de producten

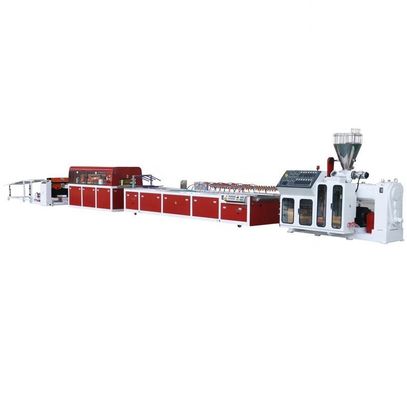

Machine voor het maken van PVC-vensterprofielen
Lijst van de lijn | ||||
1 | Spiraalvoedingsmachine met silo | 1 set | ||

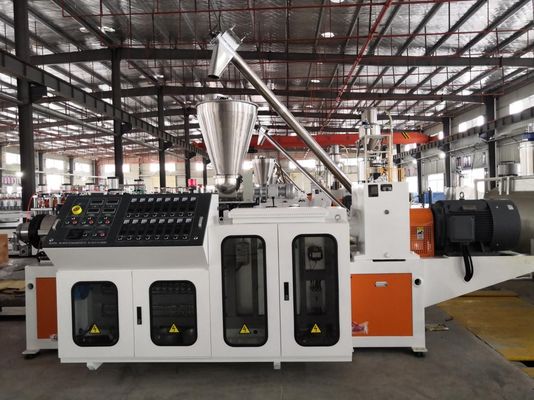

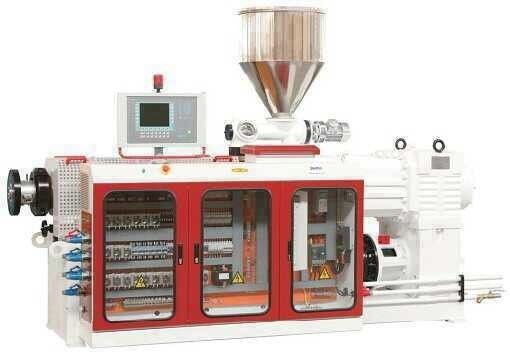

2 | SJZ65/132 kegelvormige tweescrew-extruder | 1 set | ||
3 | YFD240 Vacuümkalibratietafel | 1 set | ||
4 | YFY240 Afhaal-eenheid voor rubberblokken | 1 set | ||
5 | YFG240 Zaagknipper | 1 set | ||
6 | YFF240 Stacker | 1 set | ||
Spiraalvoederinrichting

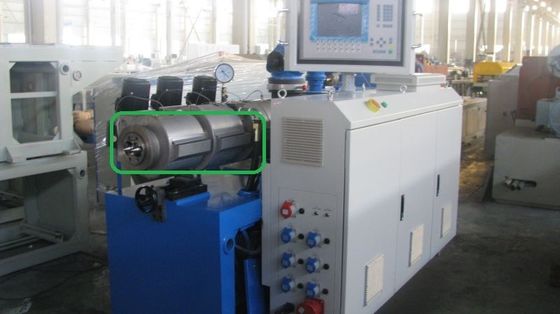

Schroef en loop.
Schroefdiameter: Ф65/132 mm
PE-materiaal speciaal ontworpen voor schroeven met een rotatiesnelheid van 1 ~ 34,7 r/min
Schroefmateriaal: 38CrMoAlA, stikstofbehandeld, met een dikte van 0,5 tot 0,7 mm, hardheid: HV740 tot 940.
Vloeistof: 38CrMoAlA, stikstofbehandeld, dikte: 0,6~0,7 mm, hardheid ≥ HV940~1100.
Verwarmingseenheid: gegoten aluminiumverwarmer + roestvrijstalen bekleding + koelventilator
Verwarmingszone hoeveelheid: 4 met een totaal vermogen van 21 kW Temperatuurbereik: 50~300°C
Vermogen van de koelventilator: 3 × 0,55 kW
Bi-metaalbehandeling met schroeven en vaten
Vacuumafvoer
Vacuümpomp: 1 set
Vermogen van de vacuümpomp: asynchrone 3-fasemotor 4 kW
Vacuümgraad: 0 - 0,075 MPa
PE-materiaal speciaal ontworpen voor schroeven met een rotatiesnelheid van 1 ~ 34,7 r/min
Schroefmateriaal: 38CrMoAlA, stikstofbehandeld, met een dikte van 0,5 tot 0,7 mm, hardheid: HV740 tot 940.
Vloeistof: 38CrMoAlA, stikstofbehandeld, dikte: 0,6~0,7 mm, hardheid ≥ HV940~1100.
Verwarmingseenheid: gegoten aluminiumverwarmer + roestvrijstalen bekleding + koelventilator
Verwarmingszone hoeveelheid: 4 met een totaal vermogen van 21 kW Temperatuurbereik: 50~300°C
Vermogen van de koelventilator: 3 × 0,55 kW
Bi-metaalbehandeling met schroeven en vaten
Vacuumafvoer
Vacuümpomp: 1 set
Vermogen van de vacuümpomp: asynchrone 3-fasemotor 4 kW
Vacuümgraad: 0 - 0,075 MPa
Dosering Voedselsysteem
met een diameter van niet meer dan 600 mm
Voedingsmotorvermogen: 1,5 kW, asynchrone 3-fasemotor
Beheerd door een omvormer voor wisselstroomfrequentie van een geïmporteerd merk
Vervoerstelsel
Hoog koppel
Drijfslagers binnenland
Waterkoelinstallatie
Werktuigmateriaal: 20CrMoTi
Combinatie van hardtand oppervlakte, nitriding- en slijpwerk
Het gebruik van Duitse technologie, met een lange levensduur, weinig geluid en weinig verwarming
Motor rechtstreeks verbonden met de versnellingsbak door koppeling
Verticaal ontwerp, compacte structuur
Voedingsmotorvermogen: 1,5 kW, asynchrone 3-fasemotor
Beheerd door een omvormer voor wisselstroomfrequentie van een geïmporteerd merk
Vervoerstelsel
Hoog koppel
Drijfslagers binnenland
Waterkoelinstallatie
Werktuigmateriaal: 20CrMoTi
Combinatie van hardtand oppervlakte, nitriding- en slijpwerk
Het gebruik van Duitse technologie, met een lange levensduur, weinig geluid en weinig verwarming
Motor rechtstreeks verbonden met de versnellingsbak door koppeling
Verticaal ontwerp, compacte structuur
HoofdmotorHoofdmotor
Motor: WEG-motor of SIEMENS BEIDE wisselstroommotor, 37 kW
Hoofdmotorinstelling: door wisselstroom met geïmporteerd merk ABB
Buitenafmeting: 4200 × 1500 × 2100 mm
Centrumhoogte: 1050 mm
Gewicht van de extruder: 4000 kg
Elektrisch besturingssysteem
Alle parameters kunnen worden gedefinieerd op de bedieningstafel, zoals de rotatiesnelheid, temperatuur.
1Overbelasting van de motor.
2Als het maximumkoppel na het starten van de motor meer dan 105% van het toegestane is en deze toestand langer dan 3 minuten aanhoudt, gaat het alarm af en stopt de machine.
Hoofdmotorinstelling: door wisselstroom met geïmporteerd merk ABB
Buitenafmeting: 4200 × 1500 × 2100 mm
Centrumhoogte: 1050 mm
Gewicht van de extruder: 4000 kg
Elektrisch besturingssysteem
Alle parameters kunnen worden gedefinieerd op de bedieningstafel, zoals de rotatiesnelheid, temperatuur.
1Overbelasting van de motor.
2Als het maximumkoppel na het starten van de motor meer dan 105% van het toegestane is en deze toestand langer dan 3 minuten aanhoudt, gaat het alarm af en stopt de machine.
PLC: B&R
Circuit breaker: ABB/SCHNEIDER
Relais: IDEC/SCHNEIDER/OMRON
Opdrachtnemer: SIEMENS/SCHNEIDER
Luchtschakelaar: CHNT/SCHNEIDER
Bereid 5 verwarmingszones voor voor de matras.
PID Temperatuurregeling
Noodstopinstallaties en alarmsystemen
Alarmsysteem detectiebereik
Alarmfunctie voor overstromingsbescherming
Schroef los van de automatische parkeerwaarschuwing functieMotor: WEG-motor of SIEMENS BEIDE wisselstroommotor, 37 kW
Relais: IDEC/SCHNEIDER/OMRON
Opdrachtnemer: SIEMENS/SCHNEIDER
Luchtschakelaar: CHNT/SCHNEIDER
Bereid 5 verwarmingszones voor voor de matras.
PID Temperatuurregeling
Noodstopinstallaties en alarmsystemen
Alarmsysteem detectiebereik
Alarmfunctie voor overstromingsbescherming
Schroef los van de automatische parkeerwaarschuwing functieMotor: WEG-motor of SIEMENS BEIDE wisselstroommotor, 37 kW
VacuümkalibratietafelVacuümkalibratietafel
Kalibratievaten en -bak zijn van roestvrij staal
Tafellengte: 4500 mm
Breedte van de tafel: 1100 mm
Afstand tussen aluminium spoor: 320 mm
Waterpomp en hoeveelheid: 4 kW x 1
Hoeveelheid waterpijp: 20 stuks (in blauw aangegeven)
Vormhouder: gegoten aluminiumstaaf met T-vormige slot voor het bevestigen van het vormgereedschap.
die van roestvrij staal is gemaakt.
Elektrische bedieningskast en -paneel met waterdichte bekleding
Met ventilator (0,75 kW) voor het drogen van water(inclusief aansluitflens)ter op het productoppervlak
Lifttoestel voor kalibratie: kalibratie en aftrek zijn verbonden door een loodschroef met een motor met een vertraging van 0,75 kW.
Vervaardiging van motoren
Gecontroleerd door twee schroefmotoren, vier mini-schroefverminder aandrijving
met een diameter van niet meer dan 50 mm,
Tafellengte: 4500 mm
Breedte van de tafel: 1100 mm
Afstand tussen aluminium spoor: 320 mm
Waterpomp en hoeveelheid: 4 kW x 1
Hoeveelheid waterpijp: 20 stuks (in blauw aangegeven)
Vormhouder: gegoten aluminiumstaaf met T-vormige slot voor het bevestigen van het vormgereedschap.
die van roestvrij staal is gemaakt.
Elektrische bedieningskast en -paneel met waterdichte bekleding
Met ventilator (0,75 kW) voor het drogen van water(inclusief aansluitflens)ter op het productoppervlak
Lifttoestel voor kalibratie: kalibratie en aftrek zijn verbonden door een loodschroef met een motor met een vertraging van 0,75 kW.
Vervaardiging van motoren
Gecontroleerd door twee schroefmotoren, vier mini-schroefverminder aandrijving
met een diameter van niet meer dan 50 mm,
Afhaal- en snijmachine
Beschermingsfolie
Stacker
Lengte van de stapler: 6 m
met een vermogen van meer dan 10 kW
Vorm van de stapler: ontmanteld
Stackerproducten met contactonderdelen zijn bedekt door het rubberen blok
met een vermogen van meer dan 10 kW
Vorm van de stapler: ontmanteld
Stackerproducten met contactonderdelen zijn bedekt door het rubberen blok
Spareonderdelen
SJZ65/132 Conciaal tweeschroef-extruder | Qty. | ||
1 | Kwiktemperatuurmeter 0-300°C | 4 stuks | |
2 | Hoogtemperatuurkabel | 20 m | |
3 | met een gewicht van niet meer dan 50 kg | 1 set | |
4 | Thermocouple | 5 stuks | |
5 | Verwarming van de kern van de verbinding | 1 pc | |
6 | Potentiometer | 1 pc | |
7 | Olieverzegeling van de hogesnelheidsas | 1 pc | |
YF240 extrusie-accessoire | Qty. | ||
1 | ¢8 T-type adapter | 3 stuks | |
2 | Koelklep model A,B | 5 stuks per stuk | |
3 | ¢8 Gaspijp | 30 m | |
4 | Grensschakelaar | 2 stuks | |
5 | Snel wisselende adapter | 10 stuks | |
6 | elektrische klep | 1 pc | |
Andere delen | Qty | ||
1 | met een gewicht van niet meer dan 50 kg | 1 pc | |
2 | Versnellingsmeter voor trekapparaat | 1 pc | |
3 | Terminaladapter | 2 stuks | |
4 | 2-positie 5-poort magnetoventil | 2 stuks | |
5 | Eenzijdige gasklep | 2 stuks | |
Eenvoudige schroefextruder (optioneel)
Vermogen: 15 kg/uur
met inbegrip van de aansluitflens
Type | 45 × 25 | |
Schroef. | ||
Diameter | 45 mm | |
L/D | 25:1 | |
Materiaal | 38CrMoAlA | |
Behandeling | met een breedte van niet meer dan 15 mm | |
Vaten | ||
Materiaal | 38CrMoAlA | |
Behandeling | met een breedte van niet meer dan 15 mm | |
Verwarmingscontrolezones | Vier. | |
Verwarmingsvermogen | 2.3 KW × 4 | |
Koelsysteem | Door de ventilator | |
Koelvermogen | 0.04KW×4 | |
Versnellingsbak | ||
Materiaal van het huis | QT200 | |
Types vistuig | met een gewicht van niet meer dan 50 kg | |
Materiaal van het vistuig | 20CrMnTi | |
Warmtebehandeling van het werktuigoppervlak | Verdoofing | |
Lagers | Chinese beroemde lager | |
Glijsysteem | Spuitsysteem | |
Voedingsblok | ||
Metode | Koelsysteem met watercirkel | |
Materiaal | Q235 | |
Motor met aandrijving | ||
Metode | wisselstroommotor | |
Kracht | 7.5 kW | |
Hopper | ||
Materiaal | van roestvrij staal | |
1De temperatuur wordt geregeld door een populaire meter. | ||
2.Het elektrische deel gebruikt voornamelijk Schneider of CHIT | ||
3.Regeling van de snelheid van de extruder door ABB-omvormer | ||
4De thermocouple neemt de compensatie-leiding aan om het verlies van signaal tijdens het transport te voorkomen. | ||
vervangend onderdeel | ||
thermo-elektrisch paar | 2 sets | |
verwarmingsring | 1 set | |

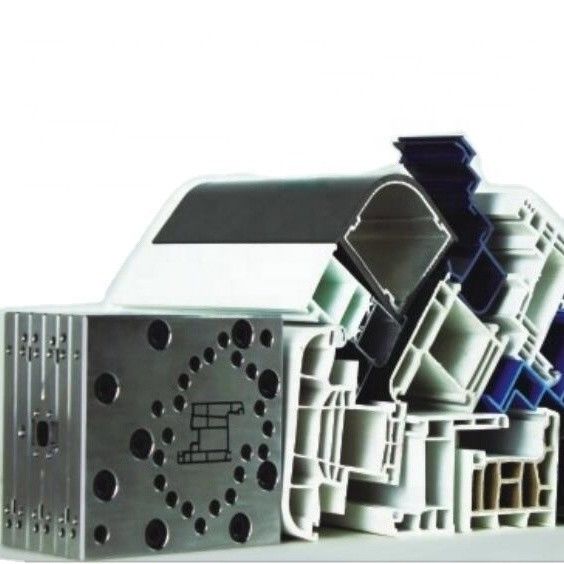

Eindelijk Product

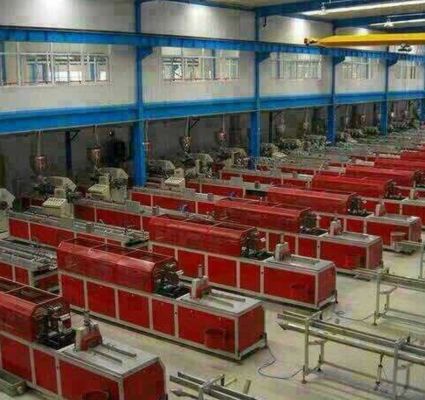

Profiel van het bedrijf
Ontwikkeling 1993-2018.
1993 --- opgericht
(Een van de vroegste pioniers van extrusiemolen in China) 2010---Produceren van brede kartonproducten
1996---Hongda Plastic Mould Co., Ltd 2013---Oprichting van een joint venture in Buiten-Mongolië
2002 --- Onderzoek en ontwikkeling van PVC WPC & PE-vorm 2013 --- Verkoop hoger dan 50 miljoen yuan
2003---Winst ISO9001& Verkoop hoger dan 5 miljoen yuan 2014---Buitenlandse handelsverkoop hoger dan 50 miljoen yuan
2004---Verslag PVC-schuimplaten 2016---Verspreid nieuw product en technologie van wandpaneel
2005 --- Verkoop meer dan 10 miljoen & Nieuwe fabriek. 2017 --- Oprichting (EKO) Shanghai Yuhao Plastics Co., Ltd
2007---oprichting van Shanghai eko Mould Co., Ltd 2017---oprichting van (EKO) Wuxi Jiuke Mould Co., Ltd
2008 --- Verkoop hoger dan 20 miljoen yuan 2017 --- Verkoop hoger dan 80 miljoen yuan
2009--- Onderzoek op het gebied van schaamplatenkorsttechnologie 2018--- Eenvormig gebruik van het merk-EKOOntwikkeling
1993 --- opgericht
(Een van de vroegste pioniers van extrusiemolen in China) 2010---Produceren van brede kartonproducten
1996---Hongda Plastic Mould Co., Ltd 2013---Oprichting van een joint venture in Buiten-Mongolië
2002 --- Onderzoek en ontwikkeling van PVC WPC & PE-vorm 2013 --- Verkoop hoger dan 50 miljoen yuan
2003---Winst ISO9001& Verkoop hoger dan 5 miljoen yuan 2014---Buitenlandse handelsverkoop hoger dan 50 miljoen yuan
2004---Verslag PVC-schuimplaten 2016---Verspreid nieuw product en technologie van wandpaneel
2005 --- Verkoop meer dan 10 miljoen & Nieuwe fabriek. 2017 --- Oprichting (EKO) Shanghai Yuhao Plastics Co., Ltd
2007---oprichting van Shanghai eko Mould Co., Ltd 2017---oprichting van (EKO) Wuxi Jiuke Mould Co., Ltd
2008 --- Verkoop hoger dan 20 miljoen yuan 2017 --- Verkoop hoger dan 80 miljoen yuan
2009--- Onderzoek op het gebied van schaamplatenkorsttechnologie 2018--- Eenvormig gebruik van het merk-EKOOntwikkeling
Huangshi Hongda Plastic Mould Co., Ltd.
Huangshi Hongda Plastic Mould Co., Ltd.
(EKO) Huangshi Hongda Plastic Mould Co., Ltd, gevestigd in Huangshi, de stad van de vorm, die de toonaangevende onderneming in de vorm is
En de jaarlijkse productie bereikt 1500 sets.
En de jaarlijkse productie bereikt 1500 sets.
(EKO) Shanghai Yuhao Plastics Co., Ltd.
EKO) Shanghai Yuhao Plastics Co., Ltd.
Een handelsonderneming gebaseerd op Hongda en Eko vormbedrijf dat een breed assortiment, goede kwaliteit, redelijke prijzen en stijlvolle
Onze producten worden veel gebruikt op verschillende gebieden en industrieën.
gesmolten niet-geweven weefsel gesmolten
Onze producten worden algemeen erkend en vertrouwd door de gebruikers en kunnen voldoen aan voortdurend veranderende economische en sociale behoeften
Onze producten worden veel gebruikt op verschillende gebieden en industrieën.
gesmolten niet-geweven weefsel gesmolten
Onze producten worden algemeen erkend en vertrouwd door de gebruikers en kunnen voldoen aan voortdurend veranderende economische en sociale behoeften
Foto's van klanten
Onze klanten
gesmolten niet-geweven weefsel gesmolten
In China zijn onze producten in alle steden te vinden.
In de wereld worden onze producten geëxporteerd naar meer dan 40 landen en districten.
We zijn er trots op over de hele wereld vrienden te hebben.
In China zijn onze producten in alle steden te vinden.
In de wereld worden onze producten geëxporteerd naar meer dan 40 landen en districten.
We zijn er trots op over de hele wereld vrienden te hebben.
Onze dienst
Als een professionele extrusievormfabrikant met twintig jaar ervaring kunnen wij de gehele productieprocedure uitvoeren.
We leveren klanten grondstofformule,
We beloven: In China, 360 dagen garantieperiode,Het is perfect.
Service aan uw fabriek binnen 48 uur.
We leveren klanten grondstofformule,
We beloven: In China, 360 dagen garantieperiode,Het is perfect.
Service aan uw fabriek binnen 48 uur.
Verpakking
Veelgestelde vragen
1Wie zijn wij?
We zijn gevestigd in Shanghai, China, vanaf 2017, verkopen naar Zuidoost-Azië ((30.00%), Zuid-Azië ((20.00%), Midden-Oosten ((10.00%), Afrika ((10.00%), Zuid-Amerika ((5.00%), Oost-Azië ((5.00%), Noord-Amerika ((5.00%),Noord-Europa (5).00%), Oost-Europa ((5.00%), Binnenlandse markt ((1.00%), West-Europa ((1.00%), Zuid-Europa ((1.00%), Oceanië ((1.00%), Midden-Amerika ((1.00%).
2. hoe kunnen we kwaliteit garanderen?
Altijd een pre-productie monster vóór de massaproductie;
Altijd laatste inspectie vóór verzending;
3Wat kun je van ons kopen?
Extrusieproducten,chemische stoffen en additieven,extrusievormen en -onderdelen,extrusie-machines en -onderdelen,andere apparatuur
4. waarom zou u bij ons kopen en niet bij andere leveranciers?
Meer dan 20 jaar ervaring op het gebied van onderzoek, ontwikkeling en productie van vormen; goed uitgeruste test- en technische krachten; sterk team voor naverkoopservice; redelijke prijs en op maat gemaakte ontwerpen;De Europese Unie is een van de belangrijkste en meest geavanceerde.
5. welke diensten kunnen wij leveren?
Aanvaardbare leveringsvoorwaarden: FOB, CFR, CIF, EXW, Expresslevering;
Aanvaarde betalingsvaluta: USD, EUR, CNY;
Aanvaardbare betaalmethode: T/T, L/C;
Taal gesproken: Engels
We zijn gevestigd in Shanghai, China, vanaf 2017, verkopen naar Zuidoost-Azië ((30.00%), Zuid-Azië ((20.00%), Midden-Oosten ((10.00%), Afrika ((10.00%), Zuid-Amerika ((5.00%), Oost-Azië ((5.00%), Noord-Amerika ((5.00%),Noord-Europa (5).00%), Oost-Europa ((5.00%), Binnenlandse markt ((1.00%), West-Europa ((1.00%), Zuid-Europa ((1.00%), Oceanië ((1.00%), Midden-Amerika ((1.00%).
2. hoe kunnen we kwaliteit garanderen?
Altijd een pre-productie monster vóór de massaproductie;
Altijd laatste inspectie vóór verzending;
3Wat kun je van ons kopen?
Extrusieproducten,chemische stoffen en additieven,extrusievormen en -onderdelen,extrusie-machines en -onderdelen,andere apparatuur
4. waarom zou u bij ons kopen en niet bij andere leveranciers?
Meer dan 20 jaar ervaring op het gebied van onderzoek, ontwikkeling en productie van vormen; goed uitgeruste test- en technische krachten; sterk team voor naverkoopservice; redelijke prijs en op maat gemaakte ontwerpen;De Europese Unie is een van de belangrijkste en meest geavanceerde.
5. welke diensten kunnen wij leveren?
Aanvaardbare leveringsvoorwaarden: FOB, CFR, CIF, EXW, Expresslevering;
Aanvaarde betalingsvaluta: USD, EUR, CNY;
Aanvaardbare betaalmethode: T/T, L/C;
Taal gesproken: Engels
Contact met ons
Shanghai Yuhao Plastic Co., Ltd.
Adres:Huatai Center, JiangQiao Town, Jiangding gebied, Shanghai, China.smelt geblazen niet-geweven stof smelt geblazen
Contactpersoon:Eric Yang
Tel/wechat/whatsapp:
Contactpersoon:Eric Yang
Tel/wechat/whatsapp:
+86 13918104461
E-mail: 503@hdeko.com
E-mail: 503@hdeko.com
Wilt u meer details over dit product weten
